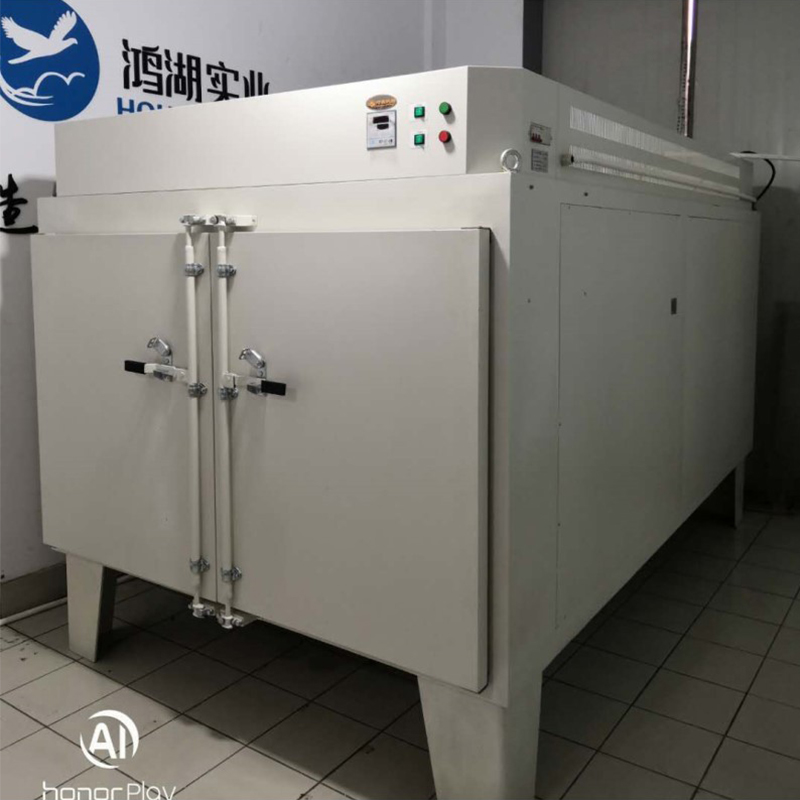

Forno per pellicola in vetro fotocromatico personalizzabile

Manuale utente del forno con pellicola di vetro che cambia colore

I. Ambito di applicazione

Questa apparecchiatura è adatta per l'essiccazione e l'esecuzione di vari test di adattamento a temperatura costante su diversi prodotti o materiali, inclusi elettrodomestici, strumenti, calibri, componenti, elettronica, apparecchiature elettriche, parti automobilistiche, componenti aerospaziali, apparecchiature di comunicazione, plastica, macchinari, prodotti chimici, generi alimentari, prodotti chimici e strumenti hardware in condizioni ambientali di temperatura costante.

Parametri tecnici chiave

Intervallo di temperatura: RT da 20 a 120°C

Temperatura operativa continua: 90 ℃

Stabilità della temperatura: ±1℃

Uniformità della temperatura: ±5 ℃

Intervallo timer: 1–999 minuti

Ripiani: 6 unità (pannelli a nido d'ape in alluminio, costruzione senza giunzioni)

Potenza nominale: 9000 W

Alimentazione: 380 V/50 Hz

III. Caratteristiche strutturali del prodotto

L'armadio utilizza lamiera di acciaio laminata a freddo di alta qualità con verniciatura a polvere elettrostatica. Il rivestimento è duro, durevole e offre un'eccezionale resistenza alla ruggine.

La camera di lavoro è realizzata in lamiera di acciaio inossidabile di alta qualità, con angoli arrotondati per una finitura liscia e aerodinamica che facilita la pulizia senza sforzo.

Lo spazio tra l'armadio e la camera di lavoro è riempito con materiale isolante in lana di vetro ultrafine, che fornisce un'eccellente ritenzione termica. Ciò garantisce effettivamente temperature interne stabili e precise riducendo al minimo l'impatto sull'ambiente circostante.

All'interno della camera è integrato un canale razionale di circolazione dell'aria calda, che favorisce una distribuzione uniforme della temperatura e un riscaldamento accelerato. Un condotto di scarico facilita lo sfogo controllato dell'aria dalla camera. Qualora l'aria scaricata contenga odori o sostanze tossiche, il condotto può essere facilmente collegato a tubazioni esterne per lo sfogo diretto in un luogo designato.

La regolazione della temperatura utilizza una tecnologia digitale intelligente basata su microprocessore, dotata di autoregolazione PID industriale e doppio display LED a quattro cifre. Ciò garantisce un'elevata precisione di controllo, un'eccezionale resistenza alle interferenze e un funzionamento intuitivo (fare riferimento al manuale del controller per i dettagli).

IV. Installazione e messa in servizio

1. Durante il trasporto, evitare di applicare forza sulle superfici in vetro ed evitare urti sul corpo della camera.

2. Dopo aver posizionato l'unità sul pavimento, assicurarsi che sia a livello. Regolare la base se la superficie non è uniforme.

3. Non utilizzare lo strumento alla luce diretta del sole o in ambienti umidi e ad alta temperatura.

4. Posizionare l'unità lontano da fonti di interferenza elettromagnetica e assicurarsi che il cavo di terra dell'apparecchiatura sia effettivamente collegato a terra.

5. Durante il normale funzionamento, disporre gli oggetti all'interno della camera in modo che non ostruiscano il flusso d'aria, garantendo una distribuzione uniforme della temperatura.

6. L'alimentazione è CA 380 V 50 Hz. È necessario utilizzare una presa a quattro pin da 25 A o superiore con un collegamento a terra affidabile. Non utilizzare una presa a tre pin senza modifiche. L'alimentazione è AC 380V 50Hz e richiede una presa di corrente trifase con un affidabile collegamento a terra.

7. Non posizionare il cavo di alimentazione vicino al retro dell'unità, né consentire allo strumento o ad altri oggetti di premere sul cavo di alimentazione, per evitare danni.

V. Istruzioni per l'uso del prodotto

1. Aprire la porta della camera e posizionare gli articoli da lavorare sui ripiani interni (evitare il sovraffollamento per consentire un'adeguata circolazione dell'aria all'interno della camera). Chiudi la porta.

2. Collegare l'alimentazione inserendo la spina in una presa da 380V. Impostare l'interruttore di alimentazione sul lato destro del pannello di controllo in posizione "ON". Il display digitale si illuminerà, indicando che l'apparecchiatura è operativa.

3. Impostare la temperatura della camera desiderata utilizzando il regolatore della temperatura sul pannello di controllo.

4. Lo strumento inizia a funzionare, raggiungendo gradualmente la temperatura impostata. Una volta completata la durata di asciugatura richiesta, il processo si conclude.

5. Spegnere l'alimentazione. Lasciare che la temperatura della camera si avvicini alle condizioni ambientali prima di aprire lo sportello e rimuovere gli oggetti.

【!】Attenzione: prestare attenzione quando si apre la porta per recuperare oggetti, poiché il calore residuo può causare ustioni. All'interno del forno di essiccazione non devono essere collocati materiali infiammabili o esplosivi.

Note speciali

⑴ I prodotti vengono sottoposti a test rigorosi prima della spedizione. Generalmente la calibrazione non è necessaria. Tuttavia, se utilizzato in ambienti difficili o a temperature superiori all'intervallo consigliato, potrebbero verificarsi discrepanze tra la temperatura visualizzata e la temperatura effettiva della camera. Se le deviazioni superano le specifiche tecniche, fare riferimento alle istruzioni per l'uso del termoregolatore per le modifiche necessarie.

⑵ Durante il normale funzionamento, se la porta della camera rimane aperta per un periodo prolungato, potrebbero verificarsi fluttuazioni temporanee di temperatura alla chiusura della porta. Questo è un fenomeno normale.

◆ Funzioni del pannello

Definizioni degli indicatori luminosi

1. Indicatore luminoso "RUN/AT": si illumina durante il funzionamento e si spegne al termine; lampeggia durante l'autotuning.

2. Indicatore "OUT": si illumina quando l'uscita di riscaldamento è attiva; estinto altrimenti.

3. Indicatore "ALM": si illumina durante l'allarme di sovratemperatura; estinto altrimenti.

VI. Metodi di funzionamento e utilizzo

1. All'accensione del controller, la riga superiore del display mostra "InP" e la riga inferiore visualizza il "valore dell'intervallo" per circa 3 secondi prima di accedere alla modalità di visualizzazione normale.

2. Riferimento e impostazione della temperatura e della durata della temperatura costante

Premere il tasto "Set" per accedere alla modalità di impostazione della temperatura. La riga inferiore del display mostra il messaggio "SP", mentre la riga superiore visualizza il setpoint della temperatura (con la cifra delle unità inizialmente lampeggiante). Regolare il setpoint desiderato utilizzando i tasti spostamento, incremento e decremento. Premere nuovamente il pulsante "Imposta" per accedere alla modalità di impostazione del tempo di temperatura costante. La riga inferiore del display mostra il messaggio “St”, mentre la riga superiore visualizza il valore di impostazione del tempo di temperatura costante (con la cifra delle unità che lampeggia per prima). Utilizzare i pulsanti di spostamento, incremento e decremento per regolare il valore di impostazione desiderato. Premere ancora una volta il pulsante “Imposta” per uscire da questa modalità di impostazione; i valori modificati vengono salvati automaticamente.

Quando il tempo a temperatura costante è impostato su "0", ciò indica che non è attiva alcuna funzione temporizzata. Il controller funziona in modo continuo, con la riga inferiore del display che mostra il setpoint della temperatura. Quando il tempo impostato non è "0", la riga inferiore della finestra del display mostra il tempo trascorso con l'ultima cifra decimale illuminata. Una volta che la temperatura misurata raggiunge il setpoint, il timer inizia il conto alla rovescia. Il punto decimale illuminato lampeggia. Al termine del tempo, l'operazione cessa, la riga inferiore visualizza "End" e il cicalino suona per 30 secondi. Al termine dell'operazione, tenendo premuto il tasto "Diminuisci/Riavvia" per 3 secondi si riavvierà il ciclo.

3. Durante un allarme di sovratemperatura, il cicalino suona continuamente e l'indicatore di allarme "ALM" si illumina. Se si verifica un allarme di sovratemperatura a causa della modifica del setpoint della temperatura, l'indicatore "ALM" si illumina ma il cicalino non suona.

4. Premendo un tasto qualsiasi si tacita il cicalino quando suona.

5. Tasto "Shift": premendo questo tasto in modalità setpoint si sposta il valore del setpoint per la modifica lampeggiante.

6. Tasto "Diminuisci": premere brevemente in modalità impostazione per diminuire il valore; tenere premuto per un decremento continuo.

7. Tasto "Aumenta": premere brevemente in modalità impostazione per incrementare il valore; tenere premuto per un incremento continuo.

8. Se non viene premuto alcun tasto entro un minuto durante la modalità di impostazione, il controller torna automaticamente alla visualizzazione normale.

9. Se la riga superiore del display del controller mostra "----", ciò indica un guasto con il sensore di temperatura o il controller stesso. Si prega di ispezionare attentamente il sensore di temperatura e il suo cablaggio.

Autoregolazione del sistema

L'autotuning del sistema può essere eseguito quando le prestazioni del controllo della temperatura non sono soddisfacenti. Durante l'autotuning potrebbe verificarsi un significativo superamento della temperatura; gli utenti dovrebbero considerare pienamente questo fattore prima di iniziare il processo.

Per avviare l'autotuning del sistema dalla modalità senza setpoint, tenere premuto il tasto "Shift/Self-Tune" per 6 secondi. L'indicatore "RUN/AT" lampeggerà. Al termine, l'indicatore smetterà di lampeggiare e il controller otterrà un set ottimizzato di parametri PID di sistema, che verranno salvati automaticamente. Durante l'autotuning, premendo e tenendo premuto il tasto "Shift/Self-Tune" per 6 secondi si terminerà la procedura.

Se durante l’autotuning si verifica un allarme di sovratemperatura, l’indicatore di allarme “ALM” rimarrà spento e il cicalino non suonerà; tuttavia, il relè di allarme riscaldamento si disconnetterà automaticamente. Il tasto “Set” è inattivo durante l’autotuning. Indipendentemente dal fatto che sia impostato un periodo di temperatura costante, la riga inferiore del display del controller mostrerà sempre il setpoint della temperatura.

Consultazione e impostazione parametri interni di temperatura

Tenere premuto il tasto Set per circa 3 secondi. La riga inferiore del display del controller mostrerà la richiesta della password "Lc", mentre la riga superiore visualizzerà il valore della password. Utilizzare i tasti Aumenta, Diminuisci e Maiusc per modificare la password sul valore desiderato. Premere nuovamente il tasto Imposta. Se la password non è corretta, il controller torna automaticamente alla modalità di visualizzazione normale. Se la password è corretta, entra nello stato di impostazione dei parametri della temperatura interna. Premendo nuovamente il tasto Set è possibile modificare sequenzialmente ciascun parametro. Tenere premuto il tasto Set per 3 secondi per uscire da questo stato; i valori dei parametri vengono salvati automaticamente.

VII. Precauzioni

1. All'interno dell'armadio non devono essere collocate sostanze chimiche infiammabili e volatili.

2. Qualora durante il funzionamento si verificassero anomalie, odori o fumo, spegnere immediatamente l'alimentazione. Gli utenti non devono tentare di effettuare riparazioni da soli; contattare il reparto riparazioni della nostra azienda per l'ispezione e la manutenzione da parte di personale qualificato. (Le nuove unità possono emettere odori e una minima quantità di fumo al momento dell'avvio iniziale; questo è normale. Osservare per uno o due cicli. Se persistente, contattare il nostro centro assistenza clienti per un consiglio).

3. Pulire regolarmente le pareti della camera interna e le superfici dell'apparecchiatura per mantenerle pulite e migliorare la trasparenza del vetro. Non utilizzare soluzioni acide, alcaline o altre soluzioni corrosive per pulire le superfici esterne.

4. Quando l'apparecchiatura non viene utilizzata per periodi prolungati, scollegare il cavo di alimentazione per evitare potenziali pericoli. Inoltre, far funzionare periodicamente (tipicamente ogni trimestre) l'unità in condizioni normali per 2-3 giorni per espellere l'umidità dai componenti elettrici e prevenire danni ai dispositivi correlati.
